如何设置无功补偿器取样电流？不同负荷类型的配置指南

返回列表来源：发布日期：2023-10-17 16:11:30【大中小】

无功补偿器取样电流的准确设置是保障电能质量治理效果的基础，其核心结论是：必须根据实际负荷类型（阻性、感性、容性）以及电力系统的运行工况，将取样电流合理设定在负荷额定电流的特定比例区间内，从而帮助设备准确监测无功功率需求并维持稳定的补偿效果。

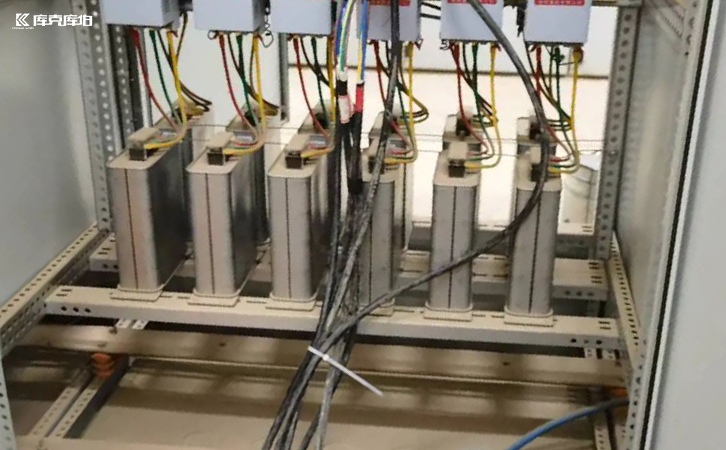

无功补偿器

一、不同负荷类型的取样电流设置参考

在配置取样电流之前，首要任务是明确现场的负荷类型。不同的用电设备特性对取样电流的设定范围有着差异化的要求。

对于纯电阻性负荷，通常建议将取样电流设置在负荷额定电流的20%至30%之间。将参数控制在此区间内，有助于设备更准确地监测到负荷的无功功率需求，并进行相应的适度补偿，避免过度调节。

针对纯电感性负荷，取样电流一般应设置在负荷额定电流的40%至50%之间。由于电感性负荷在运行过程中往往会产生相对较高的无功功率需求，采用较大的取样电流范围通常能较好地适配其补偿需求，维持系统功率因数的稳定。

对于电容性负荷，建议将取样电流设置在负荷额定电流的10%至20%之间。这类负荷在工作时产生的无功功率需求相对较低，因此采用较小的取样电流范围即可满足常规的监测与补偿条件。

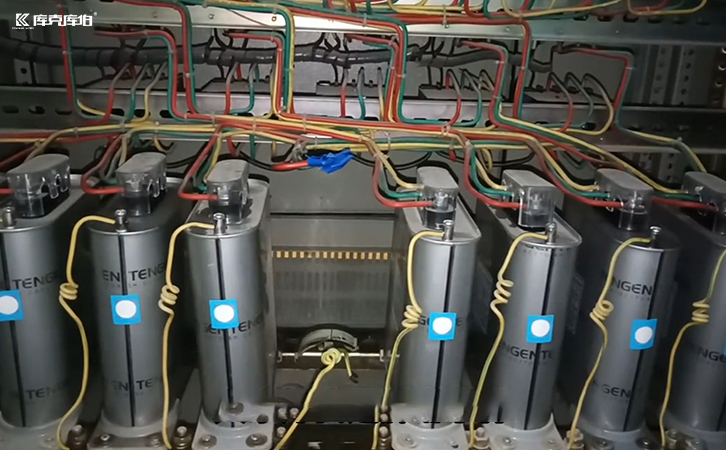

无功补偿器

除了基础的负荷类型，电力系统的动态变化和现场环境也是影响参数设置的重要因素。

在实际工业现场，如果系统中存在频繁的负荷变化或一定程度的谐波干扰，建议适当扩大取样电流的设置范围。这种调整有助于设备在复杂工况下保持较宽的监测视野，从而更及时地响应系统变化并进行补偿。

在参数调试中，一个常见的误区是将取样电流设置得过大，试图以此来提升无功补偿器的响应速度。然而，过大的取样电流可能会导致监测误差增大，反而使整体补偿效果下降。因此，应根据现场的具体工况合理设定参数，在响应速度与补偿精度之间寻找平衡，避免盲目追求单一指标。
