无功补偿控制器谐波含量测量方法与电能质量评估指南

返回列表来源：发布日期：2024-08-23 15:10:41【大中小】

测量无功补偿控制器所在系统的谐波含量，通常需要借助电能质量分析仪或谐波分析仪，通过采集电压和电流信号来分析总谐波畸变率（THD）及各次谐波幅值，从而评估电网电能质量并为后续的谐波治理提供数据支撑。在工业与商业配电系统中，准确的谐波测量是保障电力设备稳定运行的重要前提。

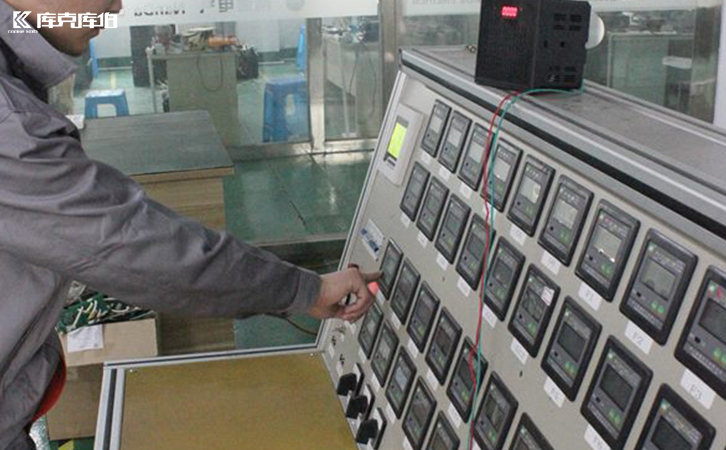

无功补偿控制器

一、谐波含量测量的标准步骤

1.准备专业测量设备

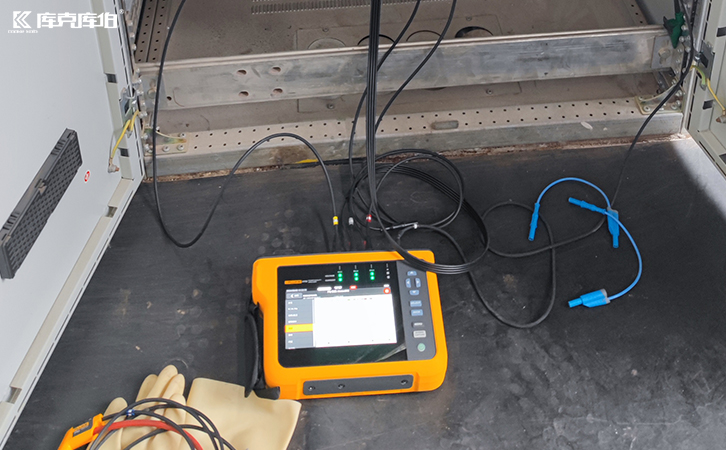

进行谐波测量前，需配备谐波分析仪或电能质量分析仪。这类设备能够实时测量电网中的电压和电流，并分析其谐波成分。若测量对象为高压系统，通常还需要配置相应规格的电压和电流互感器，将高电压和大电流降至测量设备可安全接受的范围内。

2.设置测量模式与参数

在仪器上选择“谐波分析”模式。该模式下，设备会显示电压和电流的谐波成分，并列出各次谐波的幅值与谐波序数（如3次、5次、7次谐波等）。确保采样频率和测量周期设置合理，以捕捉负载波动时的真实谐波状态。

3.采集与分析谐波数据

启动设备并记录实时的谐波含量。重点关注总谐波畸变率（THD），这是反映谐波污染程度的综合指标，需分别记录电压总谐波畸变率（THDu）和电流总谐波畸变率（THDi）。同时，记录各次谐波的具体含有率，这些数据有助于评估特定频率谐波对系统的具体影响。

无功补偿控制器

二、测量结果的评估与治理对策

1.对照标准评估谐波水平

获取测量数据后，需根据相关国家或行业标准评估结果是否在允许范围内。如果谐波含量超标，可能会对无功补偿控制器及其他电气设备造成干扰，导致设备过热、误动作或使用寿命缩短。

三、结合现场工况制定治理方案

当测量结果显示谐波超标时，需要采取针对性的治理措施。在方案配置上，通常可采用有源滤波器（APF）进行谐波治理，使用静止无功发生器（SVG）进行动态无功补偿，或采用电容电抗组合进行基础无功补偿。对于谐波、无功、功率因数偏低和三相不平衡问题并存的复杂现场，可结合APF、SVG与电容电抗等组合方案进行综合治理。具体配置应结合现场系统电压、主要谐波次数、负载波动和治理目标来确定。
