无功补偿控制器的正确接线步骤与安装规范

返回列表来源：发布日期：2024-01-15 16:50:06【大中小】

无功补偿控制器的正确接线步骤主要包括确认系统电压与频率、选择接线方式、连接电源与电流互感器、接入电容器与电抗器，以及完成规范的接地处理。在现代电力系统中，规范安装此类设备有助于改善功率因数并提升能源利用效率。

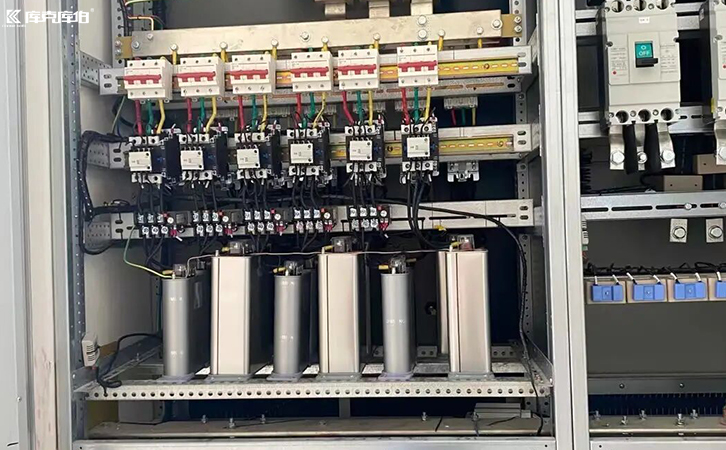

无功补偿控制器

一、无功补偿控制器接线的核心步骤

在进行「无功补偿控制器」接线前，需要准确了解电力系统的工作电压和频率。不同的电压等级和频率条件会影响接线方式与参数设置，通常可通过查看系统中的电压表和频率表获取相关数据。

根据电力系统的具体要求和设备性能特点，可选择星型接线、三角形接线或混联接线等方式。每种接线方式各有其适用范围，需结合实际负载需求与配电结构来确定合适的接线方案。

接线过程中，需将电源和电流互感器正确接入。电源为控制器提供工作电能，电流互感器则用于检测电流大小。连接电源时需注意正负极顺序，以防设备受损；同时，电流互感器的安装位置应符合具体设备的技术要求。

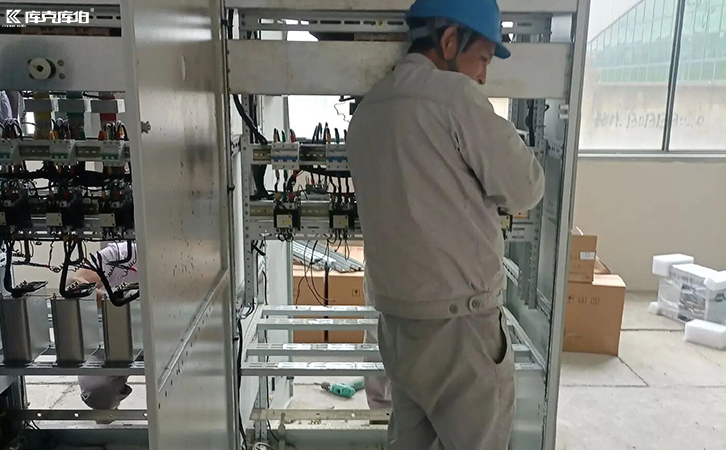

无功补偿控制器

电容器和电抗器是无功补偿系统的重要组成部分，用于调节系统功率因数。接线时需依据控制器参数确定两者的连接方式。通常情况下，电容器和电抗器的接线位置需与电流互感器相对应，以支持系统的正常运行。在复杂工况下，也可结合低压干式电容器或防爆型电容器来降低运行风险。

为提升电力设备的安全运行水平，需对控制器及相关柜体进行接地处理。良好的电气接地有助于将异常电流引入大地，从而降低设备受电击或过电流损害的风险，并有助于延长设备使用寿命。
