四象限无功补偿控制器电流取样是三相电流吗

返回列表来源：发布日期：2024-11-11 19:23:05【大中小】

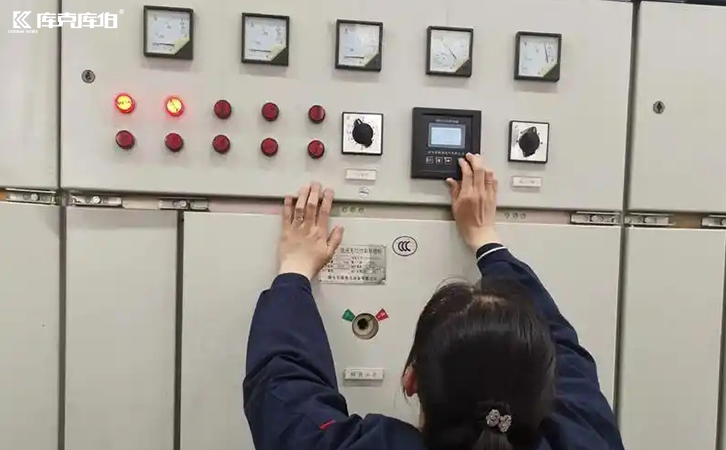

四象限无功补偿控制器的电流取样通常是三相电流的采样。具体来说，控制器会采集 三相电流（即a相、b相、c相的电流信号），然后根据这些电流信号来判断系统的功率因数、无功功率以及是否需要启动或停止电容器等补偿设备。

具体取样原理：

1、三相电流采样：

四象限无功补偿控制器通常使用三相电流传感器（如电流互感器）来采集电力系统中的三相电流信号。通过采样这些电流信号，控制器可以实时监测系统的无功功率需求。

2、实时计算与控制：

控制器会根据采集到的三相电流信号，结合电压信号，实时计算出电力系统的无功功率（lq）、有功功率（p）以及功率因数。

通过这些数据，控制器可以判断电力系统是否需要进行无功补偿，进而自动调节电容器或其他补偿设备的投入与断开。

3、四象限工作模式：

四象限无功补偿控制器能在 四个象限内工作，适应系统中既有 感性负载（如电动机），也有 容性负载（如电力电子设备） 的情况，甚至能够适应电网的 反向无功功率流动。

具体而言，四象限控制器可以根据系统中的电流和电压信号自动判断是需要补偿感性无功（例如启动电容器）还是容性无功，进而调节补偿设备的运行状态。

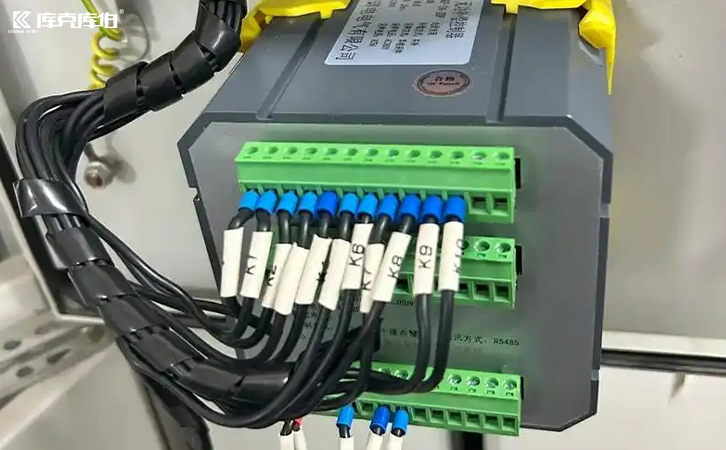

无功补偿控制器

四象限无功补偿控制器的电流采样通常是 三相电流，并通过这些采样信号来判断无功功率的需求，从而实现自动补偿和功率因数的优化。三相电流信号为控制器提供了必要的数据支持，使其能够灵活应对不同的负载和电网情况。
