如何判断晶闸管可控硅的阳极、阴极与控制极？
判断晶闸管可控硅的阳极、阴极和控制极，通常可以通过观察外观标识、使用万用表测量PN结特性以及借助专业检测仪器等方法来准确识别。作为一种在电力控制和电能转换领域广泛应用的电子器件，正确区分其引脚极性是确保电路正常设计和安全运行的基础前提。
一、晶闸管可控硅引脚判断的常用方法
在实际操作和电路检测中，工程师和技术人员通常会采用以下几种方式来区分引脚：
1.观察外观标识
最直观的方法是观察器件表面的丝印或物理标记。许多晶闸管可控硅在出厂时会在外壳或引脚附近标注具有代表性的字母符号。例如，阳极通常标记为“A”（Anode），阴极标记为“K”（Cathode），而控制极（门极）则标记为“G”（Gate）。通过仔细核对这些标准化标识，可以快速完成初步判断。
2.使用万用表测量PN结特性
当外观标识磨损或不够清晰时，可以借助万用表进行电气特性测量。将万用表调至二极管或电阻挡位，测量各引脚之间的PN结导通方向。由于晶闸管内部包含多个PN结，控制极与阴极之间通常存在一个明显的PN结。通过测量正向和反向电阻，找出具有单向导电特性的两个引脚，即可推断出控制极和阴极，剩余的一个引脚则为阳极。在测量时，需注意将测试电流限制在安全范围内，以免损坏器件。
3.借助专业检测仪器
对于批量检测或需要更高精度的场景，可以借助光电检测器或专用的半导体测试仪。将器件的控制端连接到检测设备的相应接口，通过观察仪器的输出信号或波形来判断引脚功能。例如，在特定测试条件下，当控制端接收到触发信号时，仪器会输出相应的电平变化或导通指示，从而帮助确认控制极、阳极和阴极的具体位置。
二、晶闸管在电能质量治理中的应用

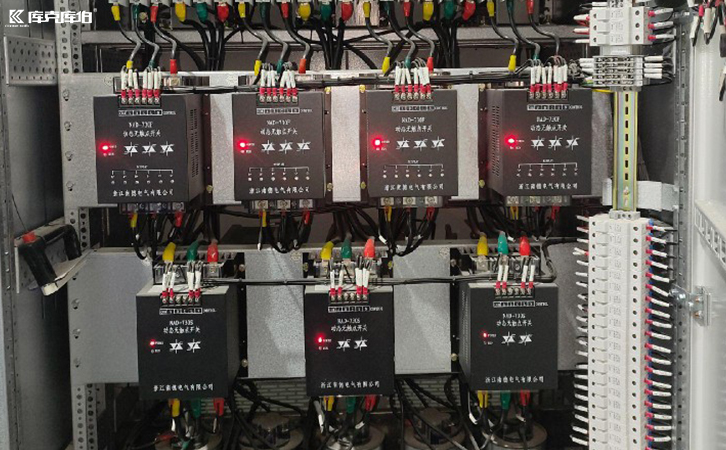

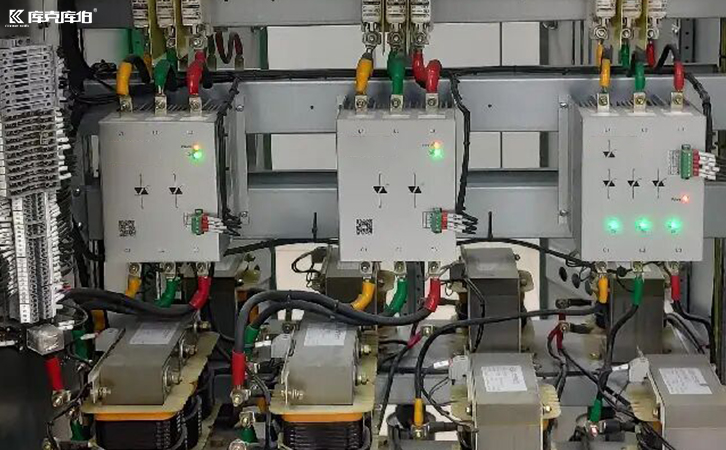

准确判断和使用相关器件，对于电力系统的稳定运行具有重要意义。在现代工业配电和电能质量综合治理中，晶闸管被广泛应用于各类开关和补偿设备中。
无论是基础的元器件检测，还是复杂的电能质量系统配置，正确理解器件的工作特性与引脚定义，都有助于提升电力控制设备的可靠性与整体治理效果。在具体项目应用中，相关设备的选型与方案配置通常需要结合现场的系统电压、负载波动及治理目标进行综合评估。
