晶闸管开关触发电压会产生高次谐波吗？原因与治理建议
晶闸管开关触发电压在特定工作条件下确实会引起高次谐波的产生，其具体影响程度主要取决于触发电路的设计、脉冲电压波形、元件参数以及器件自身的非线性特性。在电力控制与无功补偿系统中，理解这些谐波产生的原因并采取合理的治理措施，是保障电能质量的重要环节。
一、晶闸管触发电压产生高次谐波的主要原因
1.脉冲电压波形与尖峰效应
晶闸管触发电路通常使用脉冲电压来控制开关动作。脉冲电压中往往包含频率较高的谐波分量，尤其是在脉冲的上升沿和下降沿之间容易产生电压尖峰。这些高频尖峰注入电网后，可能会引发高次谐波。因此，在触发电路设计阶段，对脉冲电压进行谐波分析并增加适当的滤波设计显得尤为重要。
2.电路元件参数匹配
触发电路中使用的电阻、电容等基础元件的参数选择，也会对谐波的产生起到直接影响。如果元件参数匹配不当，可能会导致电路谐振或谐波分量放大。在元件选型和电路布局时，需要充分评估其对高频信号的响应特性，以降低高次谐波的产生概率。
3.器件自身的非线性特性
晶闸管作为一种半导体开关器件，其自身的非线性行为也是导致高次谐波产生的一个因素。在导通与关断的切换过程中，非线性特性可能会使电流或电压波形发生畸变。在某些特定应用中，这种非线性特性甚至会被放大，从而对局部电网的电能质量造成影响。
4.降低谐波影响与设备选型建议

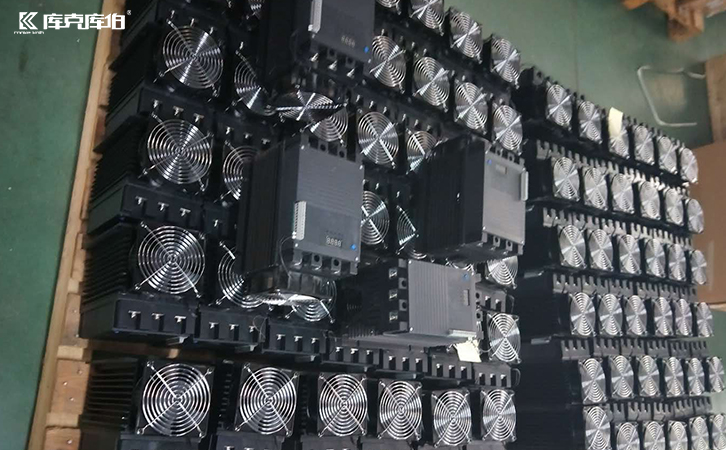

在实际工业应用中，通过优化设计和合理选型可以有效减少高次谐波的产生。例如，在无功补偿系统中，采用支持过零投切技术的「晶闸管开关」，可以在电压过零点进行投切操作，有助于避免投切涌流，从而在一定程度上降低因开关动作引发的谐波和电网冲击。此外，针对复杂工况，选择具备较高抗谐波能力的电容器及配套的补偿元件，也有助于保障系统的长期稳定运行。
