高压电抗器如何预防过电压冲击

返回列表来源：发布日期：2024-06-17 16:28:54【大中小】

高压电抗器作为重要的滤波和补偿设备之一，承担着阻抗匹配、电压平衡、电网稳定等关键功能。然而，在实际运行中，高压电抗器往往会受到过电压冲击的影响，这可能会导致设备损坏甚至系统崩溃。因此，有效预防过电压冲击对于保障电力系统安全稳定运行至关重要。

预防高压电抗器过电压冲击，可以采取以下措施：

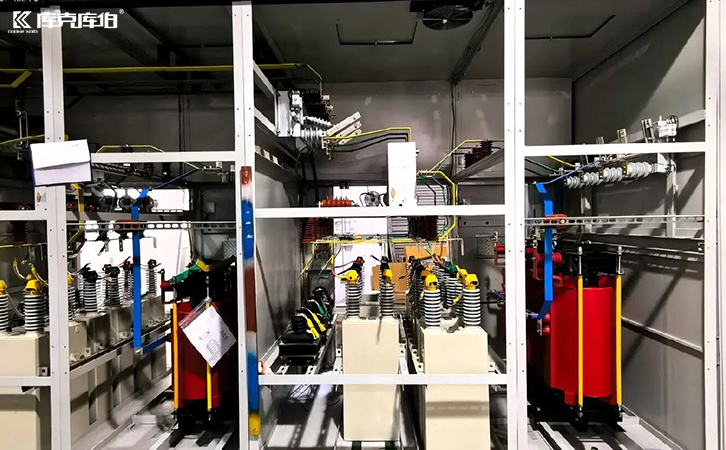

高压电抗器

一、安装合适的过电压保护装置

1、避雷器：安装避雷器以吸收雷电过电压和操作过电压，保护电抗器免受过电压冲击。选择避雷器时，应根据电抗器的额定电压和系统的实际运行条件进行匹配。

2、放电间隙：在电抗器的两端或接地位置设置放电间隙，能在过电压发生时迅速放电，从而保护电抗器。

二、优化系统设计

1、适当的接地方式：确保电抗器良好接地，可以有效分散过电压，提高电抗器的耐受能力。接地电阻应符合相关标准。

2、电抗器与系统元件的合理配置：在设计时，确保电抗器与系统中其他设备的合理匹配，避免由于不匹配引起的过电压现象。

三、使用缓冲装置

1、阻尼电阻：在电抗器回路中串联阻尼电阻，可以减少电流波动，缓解过电压冲击对电抗器的影响。

2、缓冲电容：在电抗器两端并联缓冲电容，吸收过电压的能量，减小过电压对电抗器的影响。

四、控制系统操作

1、逐步加压：在投运或切除电抗器时，采用逐步加压或降压的方式，避免突然加压或断开引起的过电压。

2、智能控制系统：采用智能控制系统监测电力系统运行状态，实时调整电抗器的运行参数，预防过电压冲击。

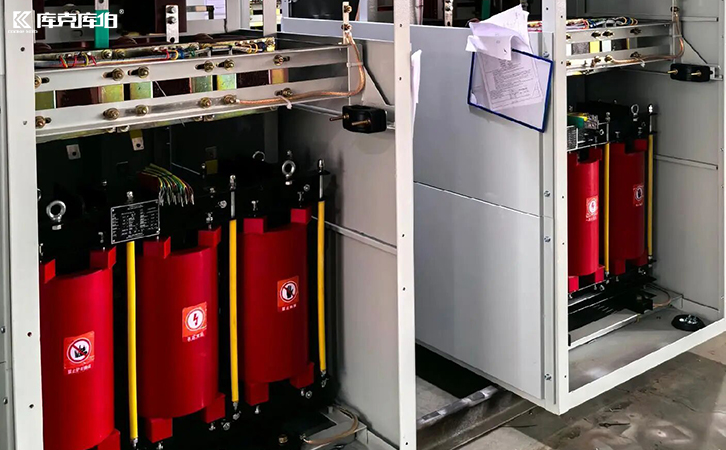

高压电抗器

通过上述措施，可以有效预防高压电抗器在运行过程中遭受过电压冲击，提高电抗器和电力系统的使用安全和运行稳定。
