高压无功补偿系统为什么需要配置电抗器？核心作用与选型解析

返回列表来源：发布日期：2024-08-16 16:21:36【大中小】

在高压无功补偿系统中，配置电抗器的主要目的是限制合闸涌流、抑制谐波放大、防止系统谐振，并辅助调节无功功率与改善电压质量，从而保障电容器组及整个配电网络的安全稳定运行。随着电网结构的复杂化和工业用电需求的增加，单纯依靠电容器进行补偿已难以应对复杂的电能质量问题，电抗器因此成为高压补偿装置中不可或缺的关键元件。

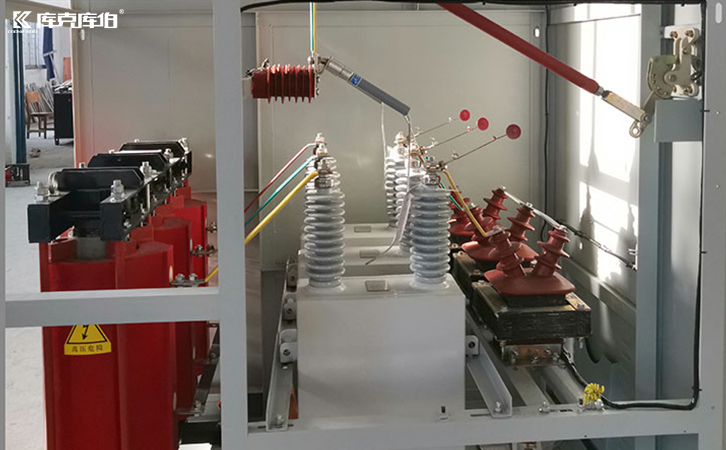

高压电抗器

一、高压补偿系统配置电抗器的核心原因

在高压无功补偿的实际应用中，电容器组直接接入电网可能会引发一系列电气冲击和电能质量问题。串联电抗器能够通过其感性阻抗特性，有效化解这些潜在风险。

1.限制合闸涌流，保护电气设备

高压电容器组在合闸瞬间，由于电容两端电压不能突变，会产生幅值极大的合闸涌流。这种涌流有时可达到额定电流的几十倍甚至更高，不仅会对电容器本身的绝缘和内部结构造成机械与热冲击，还可能影响同一母线上其他电气设备的正常运行。串联电抗器可以利用其电感特性限制电流的变化率，将涌流抑制在安全范围内，延长设备使用寿命。

2.抑制谐波电流，防止电容器过热

现代工业电网中存在大量变频器、整流器等非线性负载，这些谐波源会产生丰富的谐波电流。电容器的容抗随频率升高而降低，极易吸收大量高次谐波电流，导致电容器严重发热、绝缘老化甚至击穿损坏。在电容器前串联高压电抗器，可以调谐补偿支路的阻抗特性，使其对特定次数的谐波呈现高阻抗状态，从而有效阻止谐波电流流入电容器。

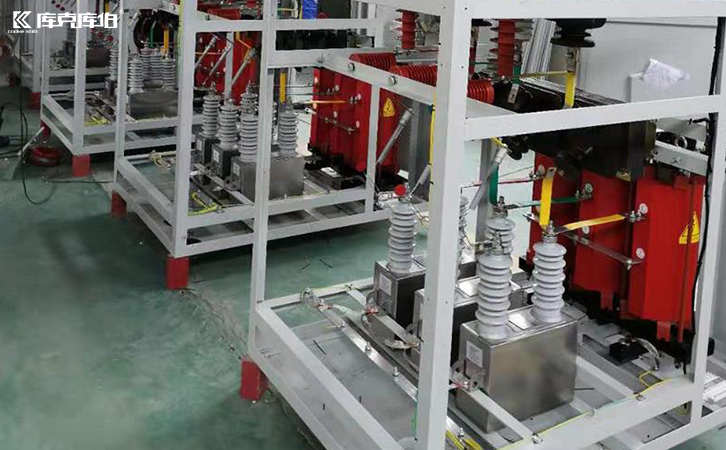

高压补偿电抗器

3.避免系统谐振，消除过电压风险

电力系统本身具有一定的分布电感，当系统电感与补偿电容器组的容抗在某一特定频率下匹配时，会形成并联或串联谐振回路。谐振会导致该频率下的谐波电压或电流被剧烈放大，产生严重的过电压或过电流现象。合理配置电抗器能够改变补偿支路的谐振频率，使其避开电网中的主要特征谐波频率，维护系统的安全运行。

4.辅助调节无功与平衡三相电压

除了保护功能外，电抗器在特定场景下还能参与电能质量的深度调节。在需要精细控制无功功率的场合，通过调整电抗器的感性阻抗，可以配合电容器实现无功功率的平滑调节，维持电网电压稳定。同时，在三相负荷不平衡导致电压偏移的系统中，合理布置的电抗器有助于改善各相之间的阻抗平衡，提升整体电能质量。
