光伏发电站产生的谐波治理：电力电容器选型与综合方案
光伏发电站产生的谐波问题，通常需要根据系统的谐波频率、容量大小及波动情况，选择具备抗谐波能力的「电力电容器」、滤波电抗器组合，或采用有源滤波器等主动治理设备来进行综合抑制。合理的设备选型有助于降低谐波对电网和电气设备的破坏性，保障光伏电站的稳定运行。
一、光伏发电站谐波治理的常见设备类型
在应对光伏发电站的电能质量问题时，不同类型的补偿与滤波设备各有其适用场景。以下是几种常见的治理设备及其特点。
1.固定电容器与抗谐波电容器

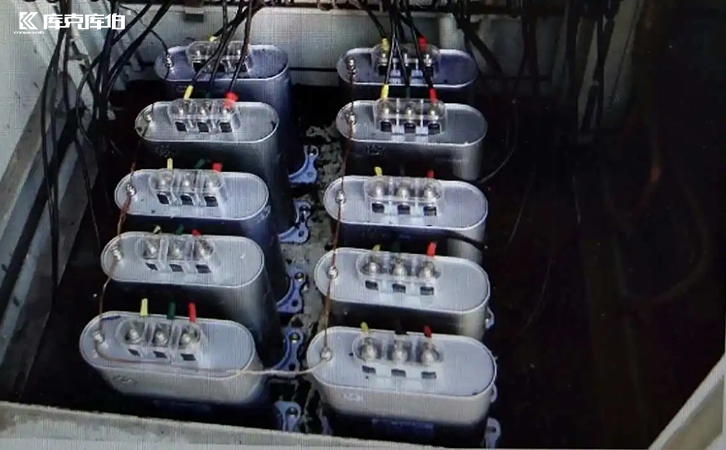

固定电容器适用于谐波成分相对稳定且发电站容量较小的场景，具有较好的经济性。然而，常规固定电容器难以适应谐波频率的大幅变化，且在复杂工况下受谐波冲击容易出现鼓包或损坏。针对这一问题，现代抗谐波电容器通过优化设计，其自身抗谐波能力可涵盖 10%、30%、50% 等不同比例，最高可扩展至 200%，从而在一定条件下满足多类复杂工况下的无功补偿需求。
2.可调电容器与动态补偿设备
可调电容器能够根据系统需求调节容值，以适应谐波频率的变化。在实际应用中，这类需求通常通过动态无功补偿设备（如 SVG 静止无功发生器）来实现。这类设备响应速度快，可根据负载波动和谐波情况动态调整，有助于改善功率因数并降低力调电费罚款风险，适合对电能质量要求较高且经济条件允许的光伏项目。
3.结合电感特性的滤波组件
结合电容和电感特性的滤波组件（如电容电抗组合），能够同时抑制特定次数的谐波电流和谐波电压。对于谐波抑制效果有较高要求的光伏发电站，采用合理的电容电抗组合方案，可以在控制整体投入成本的同时，有助于处理基础无功补偿与部分谐波问题。
4.有源滤波器与主动治理设备
有源滤波器（APF）利用电力电子器件主动调节，能够根据实际的谐波情况实时输出补偿电流，以达到较好的谐波抑制效果。有源治理设备具有响应速度快、抑制效果好的特点，且自身不产生谐波，不易诱发系统谐振。虽然技术相对复杂，但在谐波问题突出、负载波动剧烈的场景中，有源滤波器是重要的治理手段之一。
二、光伏电站谐波治理设备的选型建议
光伏发电站的谐波治理并非单一设备的简单堆砌，而是需要结合现场实际情况进行综合评估。在方案配置上，有源滤波器通常用于专门的谐波治理，动态无功补偿设备用于应对快速波动的无功需求，而电容电抗组件则主要用于相对稳定的基础无功补偿。
对于谐波、无功、功率因数和三相不平衡问题并存的现场，可采用有源滤波器、动态无功补偿设备与电容电抗相结合的组合方案进行综合治理。具体配置应结合现场系统电压、电流谐波畸变率、主要谐波次数、功率因数变化及治理目标来确定。通过科学的选型与定制化设计，有助于保障光伏电站电气系统的长期稳定运行。
