低压无功补偿控制器出现故障时，通常可通过排查电源连接、检查保护装置、分析错误代码及检测信号线路等标准化步骤进行初步检修；若涉及复杂的电子元件损坏或系统匹配问题，则需联系设备制造商或专业电能质量治理团队提供技术支持，以恢复配电系统的稳定运行。

一、低压无功补偿控制器常规检修步骤

当「无功补偿控制器」出现运行异常时，建议按照以下逻辑顺序进行排查，以定位问题来源。

首先需要详细记录设备的具体异常表现，包括指示灯状态、设备行为异常以及屏幕显示的错误代码。通过查阅产品用户手册或技术规格书，可以初步判断错误代码对应的故障类型，这有助于为后续的检修提供明确方向。

确保控制器的供电电源正常，并检查与其他配电设备的物理连接。重点排查电缆、接线端子及插头插座是否存在松动或接触不良。同时，检查控制器周边的保护装置和断路器是否发生跳闸，某些外部短路或过载故障可能触发保护动作，进而导致控制器停止工作。

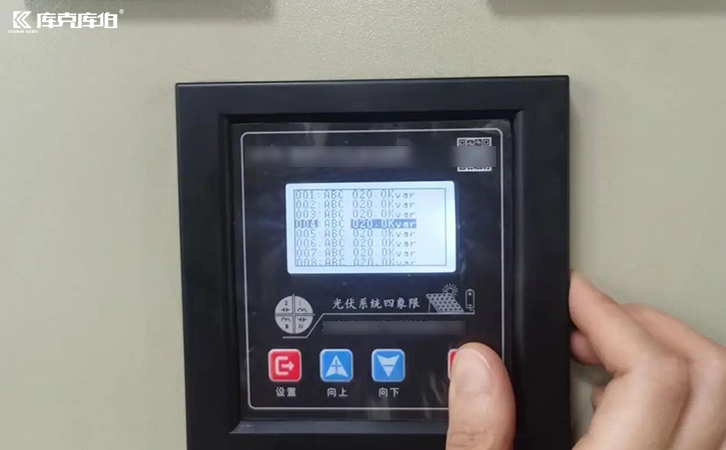

无功补偿控制器

在确保安全且允许操作的前提下，可检查控制器内部的电路板、连接器和电子元器件，观察是否存在明显的烧毁痕迹、异味或部件松动。此外，需检查电压、电流等采样传感器及其信号线路是否连接良好，采样信号的异常或丢失往往会导致控制器无法正确计算和输出补偿指令。

若控制器支持软件或固件升级，可尝试更新至官方最新版本，以排除潜在的软件兼容性或程序错误。如果上述基础排查步骤无法解决问题，或者故障涉及深层的电路板级损坏，建议直接联系设备厂家或相关技术支持团队，获取专业的远程指导或现场维修服务。

在实际工业制造、新能源或商业建筑等用电场景中，变频器、整流器等非线性负载较多，容易引发谐波干扰、三相不平衡或电压波动。这些复杂的电能质量问题有时会导致「低压无功补偿」设备出现频繁投切、误报警或控制器异常等表象故障。

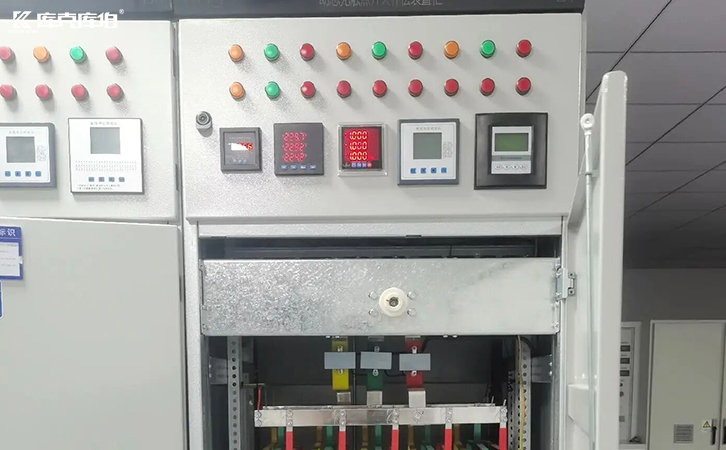

低压无功补偿控制器

如果控制器故障频发，可能并非单一设备损坏，而是现场工况与治理方案不匹配所致。例如，在谐波较严重的环境中，传统电容补偿可能面临谐振或放大谐波的风险。此时，需要结合现场检测数据和负载特性，重新评估配电系统的治理方案。
