低压滤波电抗器配置差动保护的必要性及作用解析
低压滤波电抗器配置差动保护是保障设备安全、应对复杂谐波环境并延长使用寿命的必要措施，能够有效监测并快速切除内部故障，防止故障扩大。在电力系统中，滤波设备主要用于滤除谐波和改善电能质量，但长期运行中设备自身的安全防护同样关键，许多用户在项目规划时会重点咨询如何优化电抗器的运行保护机制。
一、低压滤波电抗器的基本工作原理与应用场景

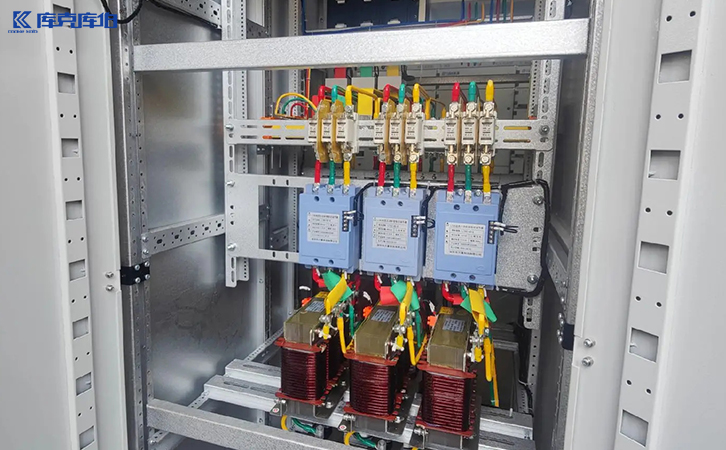

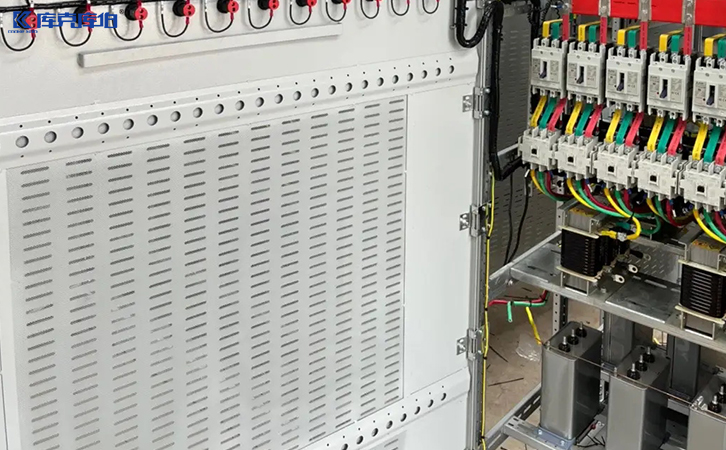

电网中存在大量整流、变流、变频等装置，这些谐波源产生的高次谐波会对主变压器及系统中其他电气设备的安全运行造成不利影响。在高低压滤波柜中，「低压滤波电抗器」通常与滤波电容器相串联使用。
通过调谐至特定的谐振频率，该组合能够吸收电网中相应频率的谐波电流。常见的电抗率包括1%、5.67%、6%、12%、13%等，可用于消除3次、5次、7次、11次、13次及更高次谐波。这种串联结构不仅能有效吸收电网谐波，还有助于提高系统的功率因数，对维持电力系统的安全稳定运行起到重要作用。
二、差动保护在滤波电抗器中的核心作用
1.保障设备安全与减少停机时间
滤波电抗器在长期运行过程中，可能因过载、绝缘老化等因素发生内部短路或接地故障。差动保护能够及时检测到这些异常并切除故障，从而防止故障范围扩大导致更严重的设备损坏。通过快速隔离故障点，可以有效减少设备的停机时间，提高整个电力系统的可靠性与可用性。
2.适应复杂谐波与电网波动环境
在谐波成分较高的电力环境中，传统的保护方式可能会因为谐波干扰而出现误动作或失灵。差动保护通常采用高频滤波和先进的信号处理技术，能够较好地应对复杂的谐波环境，提升保护动作的准确性。此外，在电网负载变化频繁、电压波动较大的工况下，差动保护也能保持稳定工作，准确识别真实故障，保障电抗器及关联设备的正常运行。
3.降低故障应力与延长使用寿命
及时的故障切除可以避免故障电流和过电压对滤波电抗器及其关联设备造成持续的冲击。这种保护机制有助于减少设备内部的故障应力，延缓绝缘老化和机械损坏，从而在一定程度上延长设备的整体使用寿命。
4.电能质量治理系统中的综合配置建议
在实际的电能质量治理项目中，单一设备的保护需要与整体系统的配置相结合。针对电容器、电抗器、APF（有源电力滤波器）和SVG（静止无功发生器）等设备的选型与组合，需要结合现场系统电压、总谐波电流畸变率（THDi）、总谐波电压畸变率（THDu）、主要谐波次数以及负载波动情况进行综合评估。
综上所述，为低压滤波电抗器配备差动保护，不仅有助于有效监测和切除内部故障，还能在复杂的谐波环境中保持较高的保护性能。在规划电能质量治理方案时，将差动保护纳入系统设计，是提升设备运行安全性与稳定性的重要技术考量。
