低压并联电容器组接线原则与安全配置指南
低压并联电容器组的接线需优先满足对地绝缘、额定电压匹配、可靠放电及检修前充分泄放残余电荷等核心安全要求，具体接线方式应结合现场工况与系统参数进行合理配置。
一、核心接线与安全原则
1.绝缘水平与电压匹配
电容器并联接入配电系统时，每台设备均需保持对地绝缘，其绝缘等级通常不应低于系统额定电压。在电压选择方面，电容器的额定电压需留有一定裕量，以应对系统电压波动；若长期运行电压高于电容器额定值，可能加速介质老化或引发故障，因此选型时应结合实际电网电压进行核算。
2.放电回路设置规范
电容器组退出运行后，内部仍会储存电荷。为保障操作人员安全，放电装置需将残余电压降至安全范围（通常要求不高于65V）。对于电压等级较高的电容器组，工程中常通过加装电压互感器利用一次绕组进行辅助放电。需要注意的是，放电回路中通常不建议串接熔断器，以避免熔断器意外断开导致放电通路中断，从而增加触电风险。
3.停电检修的安全确认
设备停止运行并准备检修前，除依赖内置放电装置外，还需使用专用接地线进行人工再次放电。该步骤有助于彻底释放残余电能，是防止检修过程中发生触电事故的重要环节。
二、工程配置与工况适配建议

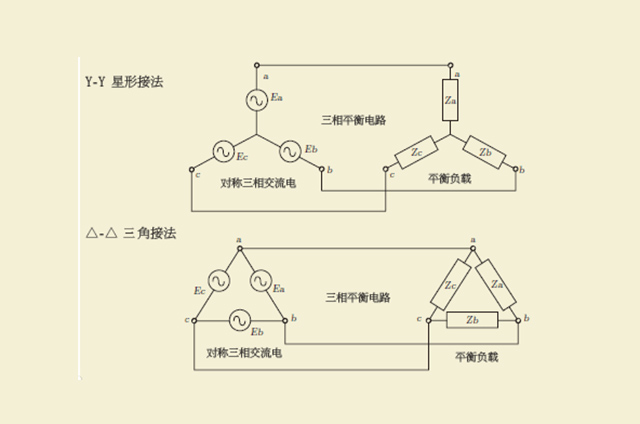

在实际无功补偿项目中，三角形或星形接线方式的选择需综合考虑负载特性、谐波含量及系统接地方式。针对存在谐波或负载波动较大的工业现场，可结合电抗器进行调谐配置，或采用全干式结构电容器以降低漏油隐患。对于工况较为复杂的环境，选用具备防爆设计并通过相关委托试验的电容器，有助于在异常情况下控制运行风险。具体方案应依据现场系统电压、主要谐波次数及功率因数变化情况进行测算与适配。
三、技术支持与标准化服务
库克库伯电气长期关注无功补偿与电能质量治理技术，围绕低压电力电容器及相关治理设备建立了涵盖选型测算、技术资料与检测文件的支持体系。公司产品资料与型式试验参考GB、GB/T、DL/T等国家及行业标准开展，并可根据现场配电系统特点提供兼容性配置建议。在实际项目对接中，工程师团队会结合工况数据协助完成参数核对与方案确认，以期帮助客户优化无功补偿系统的运行稳定性。
掌握规范的接线原则与安全操作流程，有助于延长电容器组的使用寿命并降低配电系统运行风险。如需进一步了解现场施工细节与电气布置要求，可参考此前整理的「低压并联电容器接线与安装」相关内容，结合具体项目图纸与技术规范进行实施。
