低压并联补偿电容器投切组型号分类与选型指南
低压并联补偿电容器投切组的型号主要根据电容器容量、投切回路数量以及控制方式进行划分，合理选型需要综合评估负载性质、电网谐波条件和现场环境，以保障无功补偿系统的安全与高效。
一、什么是低压并联补偿电容器投切组

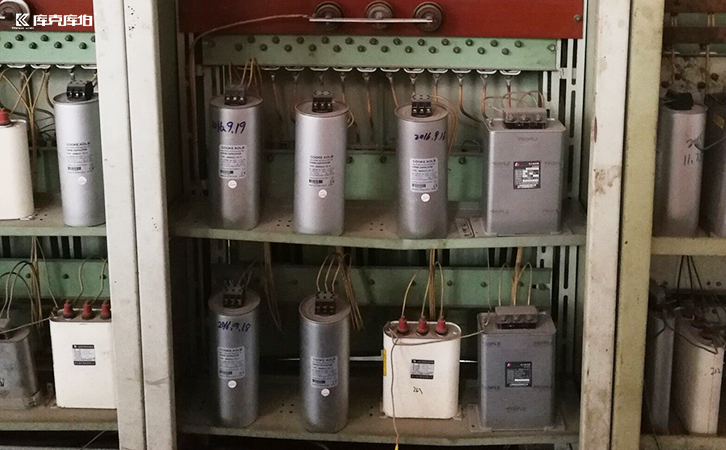

低压并联补偿电容器投切组（简称补偿组）是由多个并联连接的电容器及投切开关组成的电气设备。它主要应用于配电系统的低压侧，与电力负载并联连接，旨在改善电路的功率因数并提升电能利用效率。在常规无功补偿系统中，并联补偿电容器负责提供容性无功功率，而投切组则负责根据系统需求精准控制电容器的投入与切除。
二、投切组的主要型号与运行特点
1.型号分类与配置方式
补偿组的型号通常依据电容器容量和投切回路的数量来命名。市场上常见的配置包括单组补偿、双组补偿和多组阶梯补偿等，以满足不同负载容量和系统无功需求。在开关元件的选择上，现代投切组常采用晶闸管投切开关，支持过零投切技术，有助于避免投切涌流对电网和设备的冲击。
2.核心运行特点
- 灵活投切：投切组配备控制装置，支持手动或自动模式，能够根据功率因数的变化实时控制电容器的投切操作。
- 稳定可靠：优质的低压并联补偿电容器通常采用全干式结构，无漏油风险，在规定工况下具备较长的设计使用寿命。针对复杂工况，部分产品还采用防爆设计，以降低异常运行条件下的安全风险。
三、投切组的选型关键因素
在选择和应用投切组时，需要重点考察以下几个维度：
1.负载性质与电网条件
需根据负载的功率因数基础值、波动频率以及变化情况，选择合适的补偿组型号和电容容量。同时，必须考虑电网的供电特点和电流波形。若现场存在明显的谐波问题，需评估电容器的抗谐波能力（如配置相应电抗率的电抗器），或结合有源滤波器（APF）进行综合治理，确保补偿组的工作稳定。
2.环境适应性与安装要求

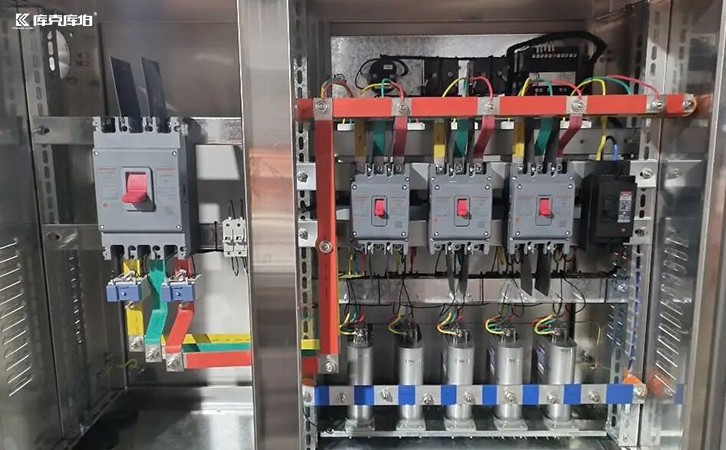

补偿组通常安装在配电室的室内或特定室外环境中。选型时需考虑现场的防尘、防湿、散热及空间限制。例如，在高温、高粉尘或连续重载运行的工况下，应重点确认柜体的防护等级、散热条件和安装维护空间。
3.综合电能质量治理与方案协同
在现代化的配电系统中，单一的无功补偿有时难以应对复杂的电能质量问题。对于谐波、无功、功率因数和三相不平衡问题并存的现场，通常建议采用组合治理方案。例如，将电容电抗用于相对稳定的基础无功补偿，利用静止无功发生器（SVG）处理动态无功波动，并配合APF进行谐波治理。通过多设备协同与一体化成套装置配置，可以更全面地优化低压配电系统的电能质量，保障各类工业与商业设施的稳定运行。
