静止无功补偿器在动态无功补偿装置中的作用与应用解析

返回列表来源：发布日期：2023-12-08 16:37:38【大中小】

静止无功补偿器在动态无功补偿装置中的核心作用是通过快速调节无功输出，有效提高系统功率因数、改善三相电压平衡并增强电网运行的稳定性。在现代电力系统中，随着感性负载和复杂工况的增加，合理配置静止无功补偿器已成为优化电能质量、降低系统损耗的重要技术手段。

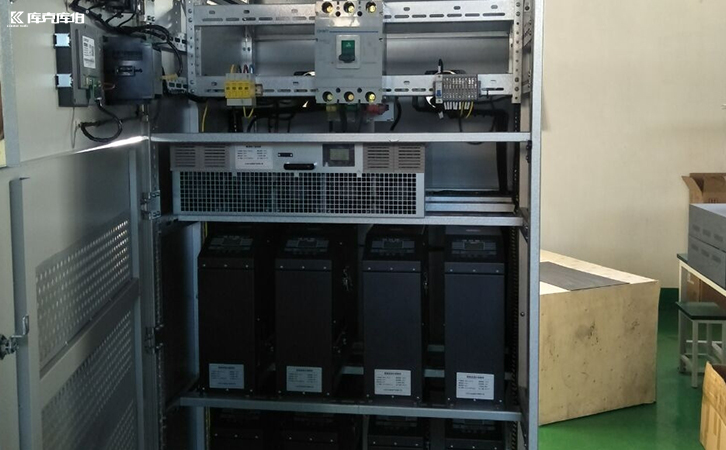

静止无功补偿器

一、静止无功补偿器的基本工作原理

在电力系统中，无功功率主要由感性负载和容性负载引起。感性负载会产生电感电流，而容性负载则产生电容电流，这些无功电流会导致系统功率因数降低。传统的补偿方式通常通过接入电容器来产生容性电流，以抵消感性负载产生的电感电流。随着技术的发展，现代的静止无功补偿器（如SVG静止无功发生器）不仅依赖基础电容元件，还结合了电力电子技术，能够根据系统需求快速、连续地发出或吸收无功功率，从而实现更精准的动态无功补偿。

二、静止无功补偿器的核心作用

1.改善功率因数与降低线损

静止无功补偿器的主要作用之一是提升电力系统的功率因数。通过实时补偿系统所需的无功功率，它可以使功率因数维持在合理的高效区间。功率因数的提高不仅有助于减少电力系统中的无功功率损耗，降低线路和变压器的发热，还能在一定程度上提升电力设备的利用效率和整体系统的运行经济性。

2.平衡三相电压与提升电能质量

在实际工业运行中，由于负载分配不均或单相大功率设备的启停，电力系统常会出现三相电压不平衡的现象。电压不平衡可能导致电机发热、设备寿命缩短及电能质量下降。静止无功补偿器能够通过分相调节无功电流，有效补偿不平衡负载，改善三相电压的对称度，从而有助于保障敏感电力设备的正常运行。

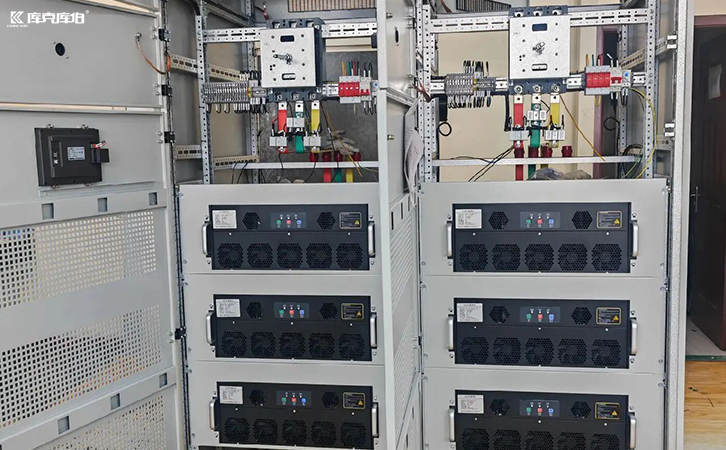

动态无功补偿装置

3.抑制功率波动与增强系统稳定性

电力系统在运行过程中常面临负荷突变、大型设备启动等干扰因素，这些情况会引起电压闪变和功率波动。具备快速响应能力的静止无功补偿器可以在较短时间内调节无功输出，平抑系统功率波动，支撑节点电压。这种动态支撑能力对于维持电网的稳定性和可靠性具有重要作用，特别是在负载变化频繁的工业场景中。

三、现代无功补偿技术的综合应用方案

随着工业制造、新能源、冶金等场景对电能质量要求的提高，单一的补偿设备往往难以应对复杂的电网问题。以库克库伯电气提供的电能质量治理方案为例，针对低压配电场景，SVG静止无功发生器可单独用于动态无功补偿，也可与APF有源电力滤波器、低压干式电容器及电抗器组合使用。
