动态无功补偿功率三角形与阻抗三角形有何关系

返回列表来源：发布日期：2023-12-04 16:25:27【大中小】

在电力系统中，动态无功补偿中的功率三角形和阻抗三角形是两个重要的概念。它们之间存在着密切的关系，相互影响。那么功率三角形和阻抗三角形到底有何关系呢？

动态无功补偿

动态无功补偿功率三角形是由无功功率的大小和相位角组成的，它反映了电力系统中的无功功率流动情况。当电力系统中的无功功率需求增加时，动态无功补偿装置会自动调整无功功率的大小和相位角，以满足系统的需求。

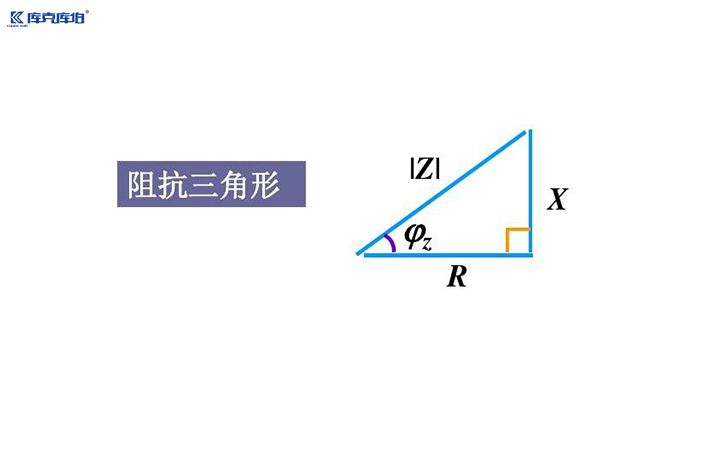

而阻抗三角形。是由电路的阻抗大小和相位角组成的，它反映了电路对电流的阻碍程度以及电流在电路中的相位差。阻抗三角形的大小和形状与电路中的电感和电容元件有关，它影响着电流在电路中的流动方式。

那么，动态无功补偿功率三角形与阻抗三角形有何关系呢？

动态无功补偿装置可以通过改变无功功率的大小和相位角，来调整电力系统中的无功功率流动情况。这就意味着，动态无功补偿功率三角形的变化会直接影响到电力系统中的阻抗三角形。

当动态无功补偿装置调整无功功率的大小和相位角时，阻抗三角形的大小和形状也会发生相应的变化。这就可以通过改变动态无功补偿装置的控制参数，来实现对电力系统中的阻抗三角形的调节，达到无功功率的平衡。

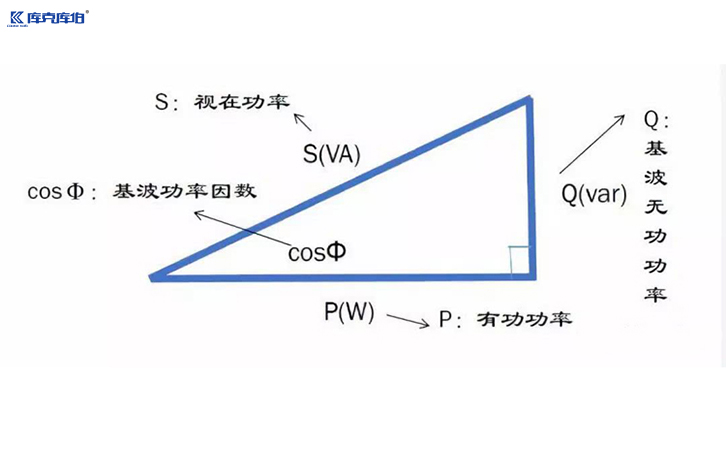

功率三角形

由此可见，动态无功补偿功率三角形与阻抗三角形之间存在着密不可分的关系。动态无功补偿装置通过调整无功功率的大小和相位角，影响阻抗三角形的大小和形状，实现对电力系统中的阻抗的调节。
