电流互感器与低压电容器在电力系统中的协同作用与关系解析

返回列表来源：发布日期：2023-08-16 15:23:59【大中小】

电流互感器与低压电容器在电力系统中主要通过数据监测与无功补偿的协同配合，共同保障电网的稳定运行与电能质量。电流互感器负责精准采集电流数据，而低压电容器则用于改善功率因数，两者相辅相成，为电力系统的自动化控制与设备保护提供基础支持。

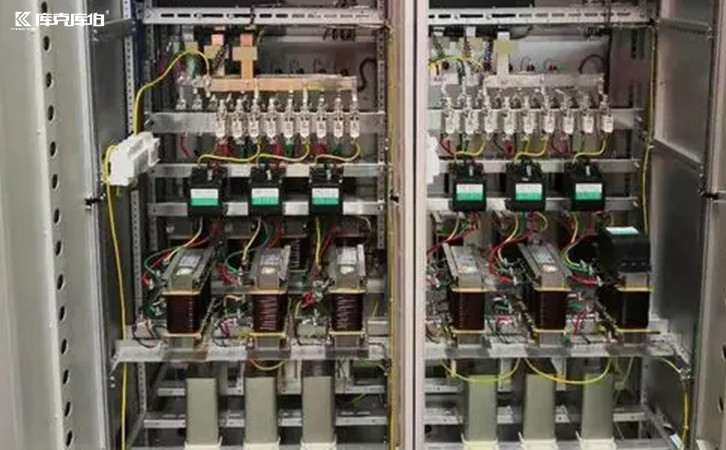

电力电容器

一、电流互感器与低压电容器的基本功能定位

在电力系统中，两者的功能各有侧重但紧密相关。电流互感器主要用于检测和监控线路中的电流，将大电流转换为标准的小电流信号，供测量仪表和保护装置使用。低压电容器则是无功补偿的核心元件，通过向系统提供无功功率，改善电力系统的功率因数，减少线路损耗并提升电压质量。

电流互感器通过精准测量电流值，能够实时反映电网负载的大小与变化情况。在无功补偿系统中，这些准确的电流数据是控制器判断系统无功需求的重要依据。基于互感器提供的数据，控制系统可以决定低压电容器的投入容量与投切时机，确保补偿效果匹配实际负载需求，避免过补偿或欠补偿。

当线路中无功功率较大时，总电流会随之增加。低压电容器通过补偿无功功率，有效提高系统的功率因数，从而降低线路中的总电流。这种电流的减小，有助于减轻线路以及电流互感器等设备的运行负担，降低因长期过载或电流过大导致的异常发热风险，在一定程度上为互感器的安全、稳定运行提供保障。

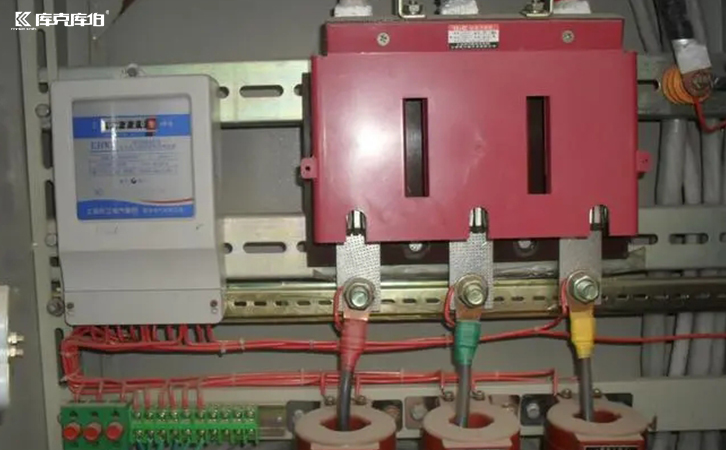

低压电容器

在现代配电系统中，互感器与电容器通常作为自动化控制回路的重要组成部分。互感器持续提供实时的电气参数，使系统能够实现对电网状态的实时监控；而电容器则根据控制指令执行补偿动作，优化系统运行状态。两者的联合应用，有助于提升配电系统的整体效率与可靠性。
