电网谐波是如何产生的？详解谐波的成因、危害与治理思路

返回列表来源：发布日期：2022-11-21 10:44:10【大中小】

电网谐波主要由非线性负荷运行产生，会导致电压与电流波形畸变、增加线路损耗，并可能引发保护装置误动及电力电容器过载损坏，在实际配电管理中需结合现场工况采取针对性的滤波与补偿措施。

一、谐波的基本定义

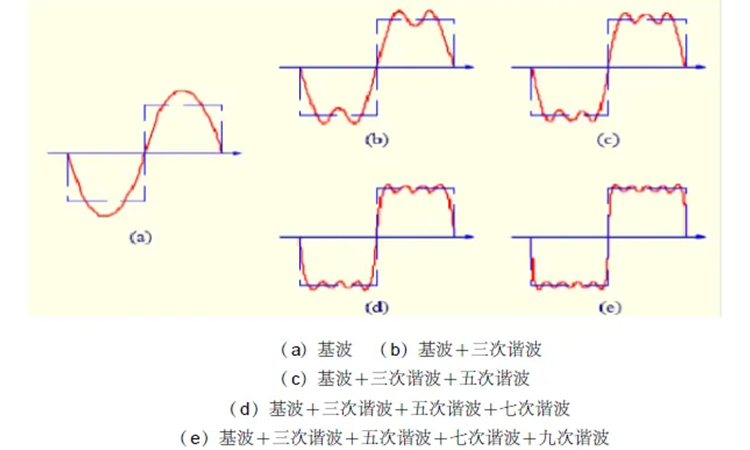

在交流电力系统中，理想的电压与电流应为单一频率的正弦波（即基波）。当对周期性的非正弦电量进行傅里叶级数分解时，除基波频率外，其余频率高于基波的电流分量所对应的电量即为谐波。谐波的存在意味着电能波形偏离了标准正弦形态，是评估电能质量的重要指标之一。

用户侧配电系统中的非线性负荷是典型的谐波源。这类设备在运行过程中，其电压与电流不成线性比例关系，从而向电网注入谐波电流。常见的谐波产生设备包括：

随着工业自动化与电力电子设备的普及，非线性负荷占比逐步上升，谐波问题在各类厂区和商业配电场景中愈发常见。

谐波电流在电网中流动时，会与系统阻抗相互作用，进而对供电网络及用电设备产生多维度影响。

电力电容器厂家：详解谐波的产生与危害

高次谐波容易引起电网电压与电流波形畸变，导致有效电压降低并增加线路与变压器的附加损耗。同时，供配电系统中广泛使用的继电保护与自动化控制装置对波形变化较为敏感，谐波干扰可能引发继电器误动作或拒动，从而影响供电系统的连续性与安全运行。

在进行无功补偿时，谐波是需要重点评估的因素。谐波电流容易在补偿回路中产生放大效应，导致电力电容器长期处于过电流与过负荷状态。这种异常工况会引发电容器温升偏高、外壳鼓包、绝缘老化加速，在极端条件下还可能增加热失控风险，显著缩短设备的使用寿命。

谐波污染还会直接影响终端用电设备的运行表现。例如，精密测量与控制器件的读数精度可能受到波形畸变干扰，电动机的运行效率与温升特性会受到影响，高频谐波分量还可能对弱电信号与通讯线路产生电磁干扰，降低整体系统的可靠性。
