APF滤波补偿装置主保护需要配置哪些核心设备？

返回列表来源：发布日期：2024-04-16 16:17:20【大中小】

apf 滤波补偿装置的主保护通常需要配置电流互感器、电压互感器、专用保护继电器以及核心控制器等关键设备，以实现对系统电气参数的实时监测与异常响应。在电力系统中，apf（有源电力滤波器）主要用于治理谐波和滤除系统电流杂波，而完善的主保护系统有助于维持滤波补偿装置的安全运行，并提升整体电能质量。

一、APF主保护系统的核心设备配置

1.电流互感器与电压互感器

电流互感器和电压互感器是主保护系统的数据采集前端。电流互感器负责将系统中的高电流转换为可供监测的低电流信号，用于实时追踪电流大小、波形畸变情况，并检测是否超出设定的保护阈值。电压互感器则用于测量和转换高电压信号，监测电网电压的波动与波形状态。当电流或电压出现异常并超过设定值时，这两种互感器会及时输出信号，为后续的保护动作提供数据支撑。

2.保护继电器与控制器

保护继电器和控制器构成了主保护的逻辑判断与执行中枢。保护继电器接收来自互感器的监测信号，在识别到电流或电压异常时，迅速执行相应的保护动作，从而降低滤波补偿装置受损的风险。控制器则负责对整个装置进行全局监控与策略调节，协调各模块的工作状态，有助于维持设备在复杂电网环境下的稳定运行。

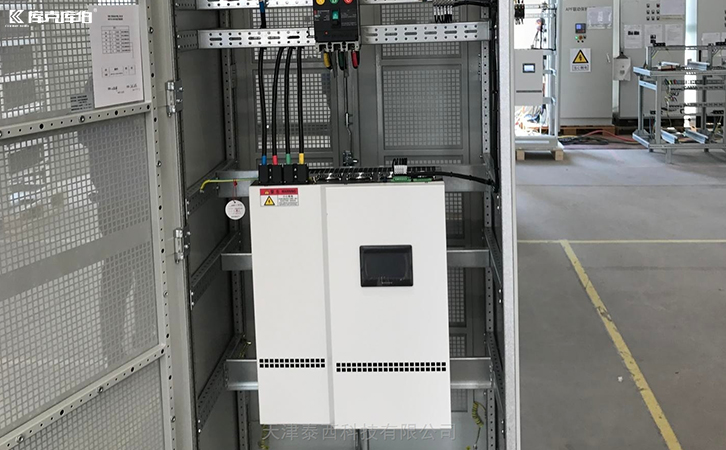

滤波补偿装置

3.完善主保护对电能治理的意义

在工业与商业用电场景中，谐波超标可能导致变压器温升过高、电机老化加速或设备频繁跳闸等隐患。APF设备通过动态注入补偿电流来应对频次复杂、动态变化的谐波。然而，由于电网环境复杂且负载波动频繁，装置自身也面临过流、过压等运行风险。因此，配置可靠的主保护设备，不仅是对装置本体的防护，也是保障整个厂区电力系统连续生产的重要环节。

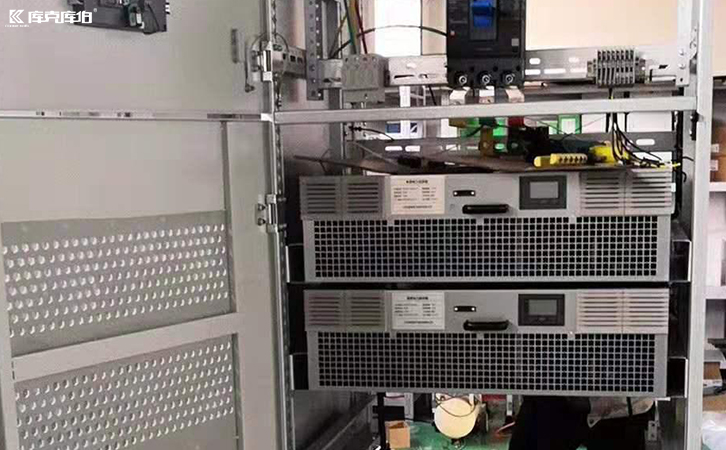

apf有源滤波器

总结

综上所述，电流互感器、电压互感器、保护继电器和控制器共同构成了APF滤波补偿装置的主保护体系。这些设备通过协同工作，实时监测电气参数并执行保护逻辑，有助于延长设备使用寿命，并为电力系统的谐波治理与电能质量改善提供基础保障。在实际选型与安装过程中，建议根据现场具体的负载工况与电网条件，合理匹配保护设备的参数与响应速度。
