3次、5次、7次谐波的产生原因与有效治理方法解析

返回列表来源：发布日期：2024-06-04 16:19:59【大中小】

3次、5次和7次谐波主要由电力系统中的非线性负载和电力电子设备引起，通过合理配置有源滤波器（APF）等专业的谐波治理装置及优化系统设计，可以有效抑制谐波污染，保障配电网络的安全稳定运行。

一、什么是3次、5次、7次谐波？

在电力系统中，谐波是指频率为基波频率（通常为50Hz或60Hz）整数倍的电压或电流波形成分。3次、5次、7次谐波即指频率分别为基波频率3倍、5倍和7倍的谐波。这些高频成分会导致电流和电压波形发生畸变，进而影响电能质量，增加线路损耗，甚至引发设备误报警或变压器异常发热。

谐波的产生通常与电网中接入的设备特性密切相关，具体原因可归结为以下几个方面：

当电流通过非线性负载时，负载的阻抗会随电压的变化而非线性变化，导致电流波形发生严重畸变。在工业制造、数据中心、商业建筑等场景中，广泛使用的变频器、整流器、逆变器、UPS、充电桩及光伏逆变器等电力电子设备，在电能转换过程中是产生3、5、7次谐波的重要来源。

电弧放电也是谐波的一种常见来源。例如冶金和化工行业中的电弧炉、中频炉以及轧机等设备，在运行过程中会产生强烈的电弧放电和冲击性负荷。这类设备不仅会产生丰富的谐波，还常伴随无功功率波动和三相不平衡等复杂的电能质量问题。

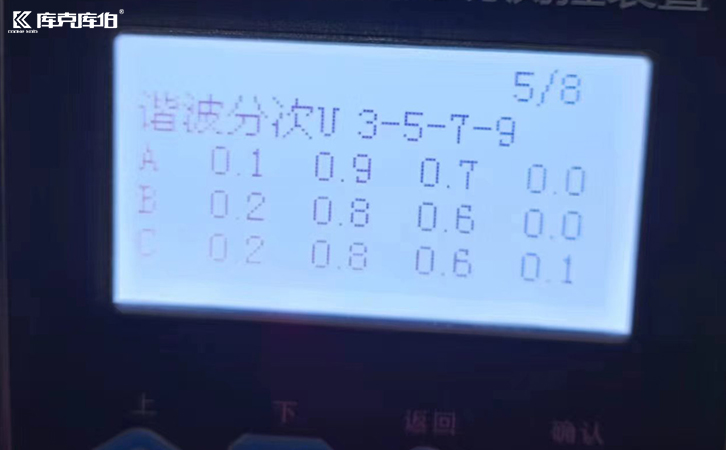

谐波的产生原因

面对谐波污染，单一的处理方式往往难以适配所有工况。企业应根据现场检测数据、负载特性和配电结构，综合采取以下治理手段：

安装滤波器是滤除特定频率谐波的有效方式。对于以谐波问题为主的场景，可重点评估并安装有源电力滤波器（APF）。APF能够动态检测并实时补偿谐波电流，且不易诱发系统谐振。对于老旧厂区或存在柜体老化、新旧设备混搭的情况，选型时必须结合现场实际工况，避免通用产品无法适配导致谐波放大或治理效果不佳。

在电力系统的设计或改造阶段，应充分考虑抑制谐波的措施。例如，合理选择电力设备容量，减小非线性负载的集中接入比例。对于大功率冲击电机，单台超大功率设备推荐采用就地补偿，而多台分散布置的电机则推荐在配电室进行集中补偿，以提升综合性价比并改善压降控制效果。

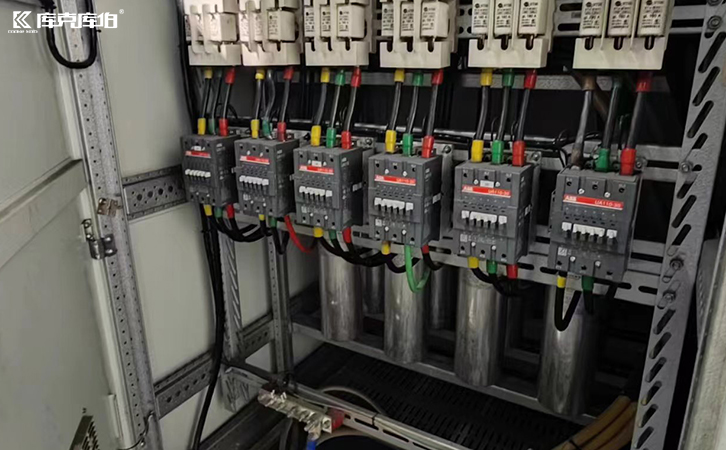

谐波治理装置

了解3次、5次、7次谐波的产生机理并采取针对性的治理措施，对维护电力系统的稳定运行至关重要。在实际应用中，建议用户结合专业检测与科学规划，灵活配置相关设备，从而有效改善电能质量，保障生产设备的安全可靠运行。
