线性负载与非线性负载的区别及谐波治理方案
线性负载与非线性负载的核心区别在于电流与电压的相位关系以及是否产生谐波。线性负载的电流与电压成正比且波形同步，基本不影响电能质量；而非线性负载的电流与电压不成正比，会导致电流波形畸变并产生大量谐波，进而影响电力系统的运行效率与设备安全。
线性负载与非线性负载的主要区别
电流与电压关系
线性负载是指在电压和电流之间存在着线性关系的设备。当电压变化时，电流会以相同的比例变化，二者之间的相位差保持恒定，电流波形与电压波形具有相同的频率和形态。相反，非线性负载的电流和电压之间不成正比，电流波形通常会发生畸变，不再简单地呈现比例关系。
谐波产生机制
线性负载的电流波形与电压波形同步，因此不会产生谐波。而非线性负载由于其电流波形的畸变，会产生大量谐波成分。这些谐波注入电网后，会严重影响整体电能质量。
功率因数表现
线性负载通常具有较高的功率因数，对电网的无功需求相对稳定。非线性负载的功率因数可能较低，且容易受到自身产生的谐波影响，导致无功功率波动。
非线性负载引发的电能质量问题
在工业制造、新能源、冶金、化工、制药、港口物流、通信机房、数据中心和商业建筑等场景中，广泛存在变频器、整流器、UPS、充电桩、光伏逆变器、中频炉、伺服驱动等非线性负载。这些设备在运行过程中容易带来谐波干扰、功率因数偏低、三相不平衡、电压波动、变压器发热、补偿柜异常、设备误报警或零线电流偏高等问题。

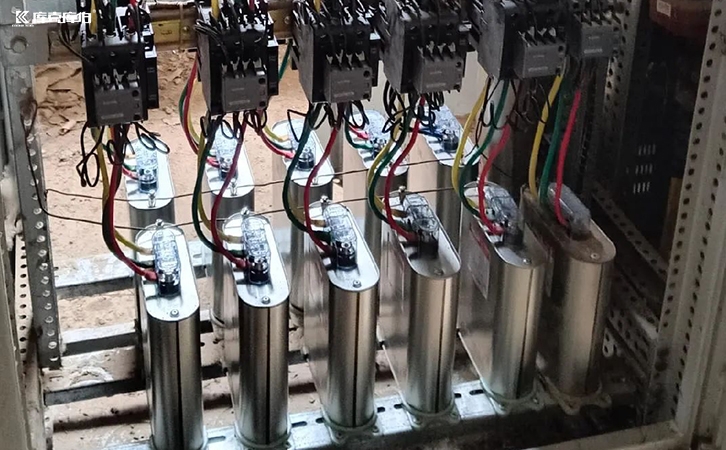

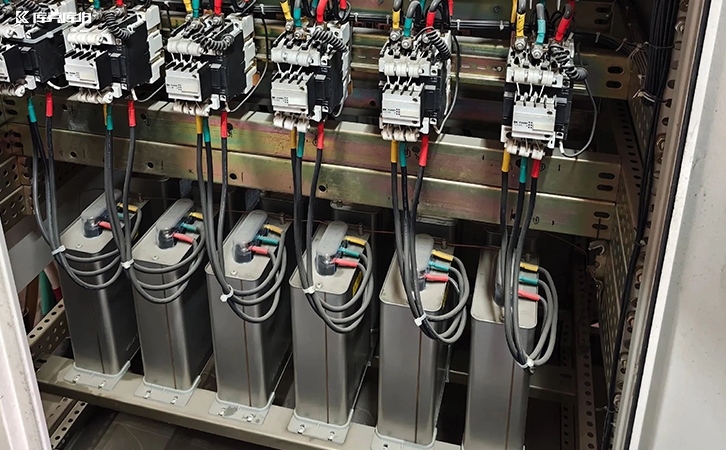

此外，部分企业还会遇到因无功不足、功率因数偏低导致的力调电费罚款。在面对老旧厂区柜体老化、系统不兼容、新旧设备混搭等情况时，传统电容补偿往往响应滞后、频繁投切，且通用产品难以适配现场复杂工况。若治理方案没有结合现场数据和负载特性，容易出现选型偏差、补偿不足、过补欠补、谐波放大或后期维护成本增加等痛点。
针对非线性负载的治理方案与实践
对于存在多种电能质量问题的配电系统，单一设备不一定适合所有场景。当谐波问题为主时，可重点评估有源滤波器（APF）；当无功不足和功率因数波动明显时，可评估静止无功发生器（SVG）或电容电抗；若谐波、无功、三相不平衡等问题并存，则可结合 APF、SVG、电容电抗形成组合治理方案。
在具体的工程实践中，库克库伯电气的产品和方案已应用于轨道交通、钢铁、家电制造、航天、轮胎制造、化工建材、远洋海运、通信等行业，为中国中车、中国宝武、海尔集团等客户提供过相关支持。在 APF 应用方向，相关项目经验覆盖了轮胎制造、制药生产、港口物流等场景。
以某中频炉现场治理案例为例，APF 投入前，进线开关下端负载电流波形明显偏离正弦波，电流总谐波畸变率约 24.6%，电压总谐波畸变率约 10.2%，主要谐波集中在 5、7、11、13、17 次。APF 投入后，电流波形得到改善，电流总谐波畸变率下降至约 4.8%，电压总谐波畸变率下降至约 5.7%。需要注意的是，不同现场的治理效果会受到负载类型、运行工况、设备配置和治理目标影响，具体数据以对应案例资料和现场检测结果为准。
准确识别配电系统中的负载类型是保障电能质量的基础。针对非线性负载带来的复杂问题，企业应结合现场实际检测数据、配电结构和治理目标，制定科学合理的综合治理方案，以确保电力系统的安全、高效运行。
