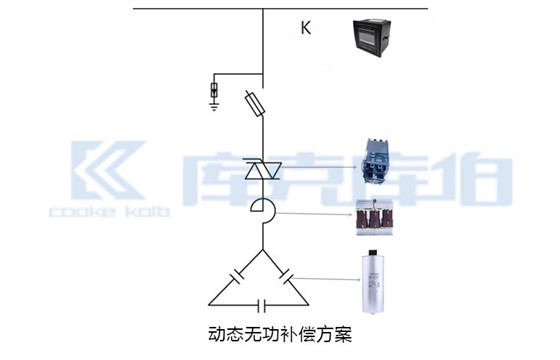

动态无功补偿方案

动态无功补偿是采用晶闸管作为开关，投切电力电容器组、实现无功补偿的装置。该方式克服了用接触器投切电容器所存在的问题，通过晶闸管过零投切，避免了电容器投入时的“浪涌电流”的产生，无机械动作，补偿快速，特别适用于投切频繁的场所。由于无“流涌电流”产生，因此可以大大延长补偿装置的主要器件——电容器的使用寿命。可靠性更高。但是该方式的投切器件——晶闸管的价格较高，因此用该元器件组成的补偿装置的价格要高，同时，由于晶闸管在投入及运行时有一定的压降，平均为1V左右，需消耗一定的有功功率，并且发热量较大，需对其实施相应的散热措施，以避免损坏晶闸管。

推荐在以下场合必须使用动态无功补偿：

1、不稳定负荷的无功功率补偿

2、大容量电动机启动集中补偿

3、区域发电站/发电机无功功率补偿

4、钢铁厂、港口设备无功补偿
