光伏发电系统中逆变器谐波产生原理及低压电力电容器治理方案
光伏发电系统中逆变器产生的谐波大小并非固定数值，而是主要取决于逆变器的拓扑设计、开关频率、运行工况以及低压电力电容器的接入位置与系统阻抗匹配情况，通常需要通过现场电能质量检测来确定具体的谐波畸变率。
一、光伏逆变器产生谐波的原理与特征

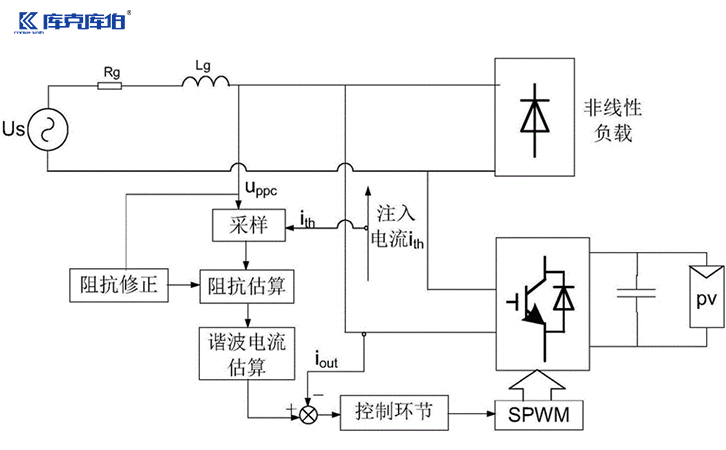

在光伏发电系统中，逆变器负责将直流电转换为交流电供负载使用或并入电网。在这一电能转换过程中，内部电力电子器件会经历高频的开关操作。这些开关动作会导致输出的电流和电压波形偏离理想的纯正弦波，从而产生谐波。
在谐波分类中，常见的阶次包括3次、5次、7次等。通常情况下，低阶次谐波对电网电能质量和周边电力设备的影响更为显著。因此，在光伏系统的电能质量评估中，低阶次谐波的产生与抑制是重点关注对象。
二、影响逆变器谐波大小的关键因素
逆变器在运行时产生的谐波水平受多种因素制约。首先是逆变器的硬件电路设计与控制算法，设计越合理、开关频率优化越好的设备，其自身产生的谐波通常越小。其次，逆变器的输入与输出电流大小也会直接影响谐波程度，在轻载或重载等不同工况下，谐波含有率可能会有所波动。
三、低压电力电容器接入方式对系统谐波的影响
在光伏并网系统中，低压电力电容器的主要作用是提供无功补偿，以改善系统的功率因数。然而，电容器的接入会改变系统的阻抗特性，进而影响谐波的分布与放大。
逆变器的谐波表现与电容器的接入位置密切相关。一般而言，如果将电容器合理配置在逆变器的交流输出端，并配合适当的电抗率，有助于避免谐波谐振，使系统谐波维持在较低水平。反之，若接入位置不当或未考虑系统背景谐波，可能会引发谐波放大效应。因此，合理的接入方式和参数配置是控制谐波的重要环节。
四、光伏系统电能质量综合治理方案
为了有效减少逆变器产生的谐波并保障光伏系统稳定运行，需要采取综合性的治理措施。除了优化逆变器自身参数外，引入专业的电能质量治理设备是行业常见做法。

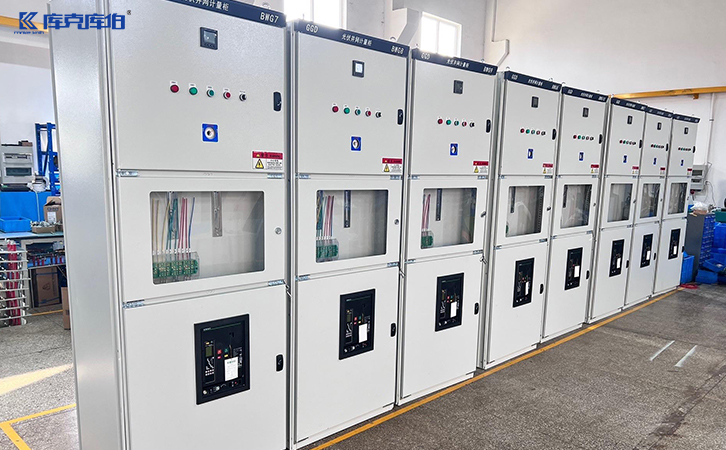

针对工商业分布式光伏等场景，库克库伯电气可提供定制化的电能质量综合治理方案。在基础无功补偿方面，可采用具备较高抗谐波能力的低压干式电容器，其抗谐波能力涵盖10%至200%不等，能够适应不同复杂工况。对于谐波干扰较为严重的现场，可配置APF有源滤波器进行针对性的谐波治理；若系统存在负载变化快、功率因数波动明显的情况，则可引入低压SVG静止无功发生器实现毫秒级动态响应。
在实际项目中，具体的设备选型与组合方案需结合现场系统电压、总谐波畸变率、主要谐波次数及治理目标进行综合评估。通过科学的现场勘测与方案定制，有助于改善光伏系统的电能质量，保障配电设备的安全稳定运行。
