动态无功补偿设备常见故障诊断与排查方法指南

返回列表来源：发布日期：2024-06-17 16:24:45【大中小】

动态无功补偿设备出现故障时，可通过观察报警信号、初步外观与连接检查、运行设备自检程序以及分析运行数据等步骤进行系统诊断，并结合常见故障类型采取相应的处理措施。在工业生产中，这类设备对维持电力系统稳定具有重要作用，掌握科学的故障排查方法有助于快速恢复设备运行，降低停机风险。

一、动态无功补偿设备故障诊断的标准步骤

故障发生时的首要任务是确认异常类型。操作人员应观察设备的指示灯状态和物理报警信号，初步判断故障范围。同时，通过配套的监控系统查看具体的报警代码和信息，获取更详细的初步故障线索。

在断电或确保安全的前提下，对设备进行外部检查。查看设备外观是否存在烧焦、变形或部件松动等明显的物理损坏。重点检查电源线、控制线和传感器线等电气连接是否牢固、接线是否正确。此外，还需评估设备的工作环境，排查是否存在温度过高、湿度过大或粉尘过多等可能影响设备正常运行的不利因素。

如果设备具备自检功能，可启动内部自检程序，对电源模块、控制模块和传感器等关键部件进行状态检测。同时，检查过流、过压、过热等保护装置是否已经动作，以此判断系统中是否存在过载或短路等异常情况。

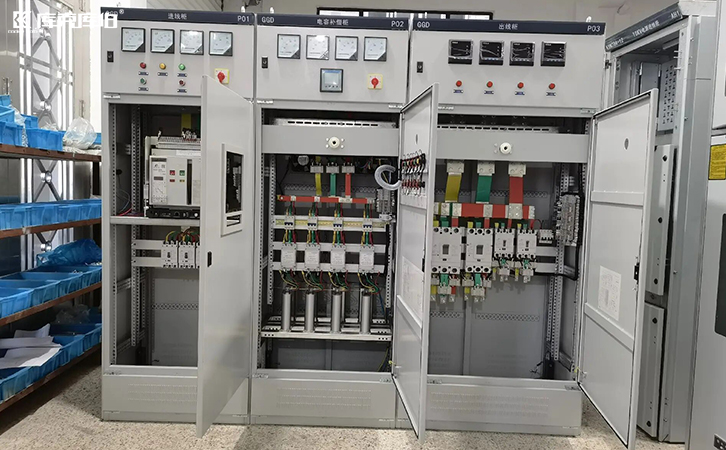

动态无功补偿设备

借助监控系统或数据记录器，调取设备的实时运行数据，包括电流、电压、功率因数和谐波电流等指标，寻找数据异常点。将当前运行数据与历史正常数据进行对比分析，有助于更精准地定位故障发生的时间节点和变化趋势。

功率模块故障通常表现为设备无法正常进行无功补偿或输出电流异常，此时需检查并视情况更换损坏的功率模块。控制板故障可能导致设备无法启动或控制信号传输异常，排查时需检查控制板及其关键元器件，必要时进行更换。

若设备无电源指示且无法启动，多为电源故障，应检查输入电源电压是否正常以及电源模块是否损坏。传感器故障则会引起反馈信号异常，导致补偿效果不佳，处理方法包括检查传感器连接线路、重新校准或更换故障传感器。

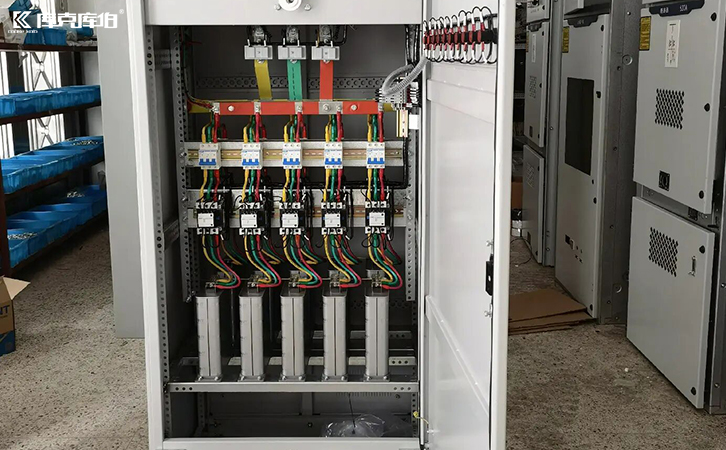

动态无功补偿设备

当控制算法失效或设备运行出现不稳定现象时，可能是软件或固件存在问题。此时应检查系统日志，并尝试更新设备的软件或固件版本，以恢复控制逻辑的正常运行。

系统的故障诊断和日常维护是保障动态无功补偿设备长期稳定运行的重要环节。对于新建厂区或既有配电系统改造项目，企业在进行设备选型和后期运维时，可寻求专业厂家的技术支持。例如，库克库伯无功补偿厂家可提供现场电能质量检测、负载分析、日常运维指导以及基础故障排查培训等服务。
